1.概述

開口式 BA 系列產品應用電磁感應原理，對電網中的交流電流進行實時測量，采用恒流和線性補償技術，將其隔離變換為標準的直流信號輸出。DC12V 或 24V 安全電壓，可廣泛用于工業自動化領域。

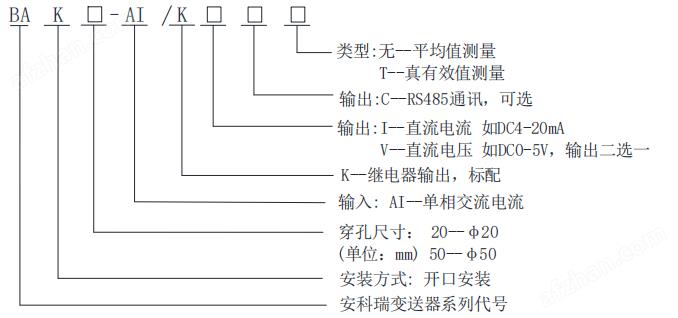

2.型號說明

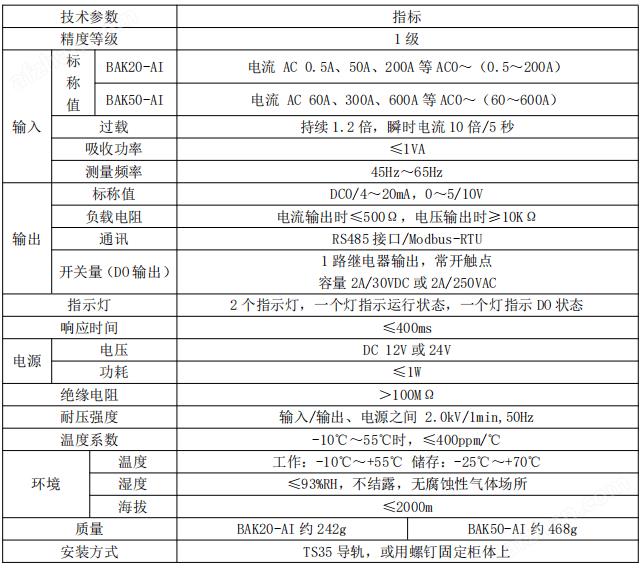

3.技術參數

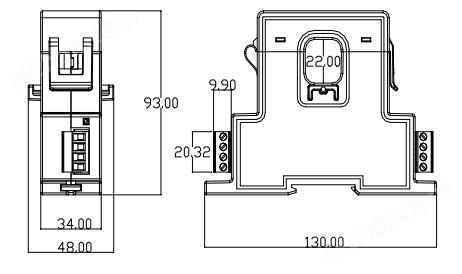

4.BAK20-AI外形尺寸

5.開口電流變送器有哪些應用場景

開口電流變送器（也稱開合式電流變送器）因其安裝便捷、無需斷開線路的特性，在電力監測、工業自動化、能源管理等領域應用廣泛。以下是其常見的應用場景及具體說明：

一、電力系統與配電監測

1.低壓配電柜 / 配電箱監測

• 場景：用于商場、寫字樓、工廠等場所的低壓配電系統，實時監測各支路電流，預防過載、短路等故障。

• 優勢：無需停電即可安裝于現有電纜或母排上，快速部署，適用于改造項目或臨時監測需求。

• 應用舉例：在老舊小區配電改造中，通過開口變送器快速接入監測系統，實現用電數據采集。

2.變電站 / 開閉所設備狀態監測

• 場景：監測變壓器出線端、電容器組、線路開關等設備的電流，輔助分析設備負載情況和運行狀態。

• 優勢：非接觸式安裝，避免破壞原有高壓絕緣結構，提升安全性。

二、工業自動化與智能制造

1.電動機 / 變頻器運行監測

• 場景：在生產線中監測電動機的實時電流，判斷電機是否過載、缺相或故障，優化設備維護（如預測性維護）。

• 優勢：可在不中斷生產的情況下安裝，適用于連續運行的生產線（如化工、冶金、食品加工等）。

2.能源管理系統（EMS）

• 場景：大型工廠或園區通過開口變送器采集各車間、設備的電流數據，統計能耗分布，實現節能分析與成本管控。

• 優勢：靈活部署，支持多節點分布式監測，與 PLC、DCS 系統無縫對接。

三、建筑與樓宇智能化

1.智能建筑能耗監測

• 場景：寫字樓、酒店、醫院等大型建筑中，監測照明、空調、電梯等回路的電流，對接樓宇自控系統（BAS），實現分項計量與節能管理。

• 優勢：簡化施工流程，尤其適合精裝建筑的后期改造，無需破壞墻體或線路。

2.消防與安全監測

• 場景：在消防系統中監測應急照明、消防泵等設備的電流，判斷設備是否正常運行，滿足消防規范要求。

• 優勢：支持實時報警功能，與火災報警系統聯動，提升安全性。

四、新能源與可再生能源

1.光伏 / 風力發電系統

• 場景：監測光伏逆變器、風機變流器的輸出電流，評估發電效率，優化能量調度。

• 優勢：適應戶外復雜環境（如高溫、潮濕），支持 IP65 及以上防護等級的型號。

2.儲能系統（BESS）

• 場景：在電池儲能電站中，監測充放電回路的電流，保障系統安全運行，延長電池壽命。

• 優勢：快速安裝，支持直流電流監測（需匹配直流型開口變送器）。

五、交通與基礎設施

1.軌道交通供電監測

• 場景：地鐵、高鐵的牽引供電系統中，監測接觸網或饋線電流，保障列車安全運行。

• 優勢：抗電磁干擾能力強，適應高振動、高電磁環境（如機車內部）。

2.充電樁 / 電動汽車檢測

• 場景：在電動汽車充電樁中監測充電電流，實現充電功率控制、計費管理及異常保護。

• 優勢：支持高頻信號監測（如脈沖電流），滿足快充場景需求。

六、臨時監測與便攜式設備

1.電氣設備故障排查

• 場景：電工現場檢測時，使用便攜式開口電流變送器快速獲取線路電流數據，輔助故障定位（如漏電、接觸不良）。

• 優勢：體積小巧，支持手持設備或示波器接入，即插即用。

2.臨時用電工程

• 場景：建筑工地、展會(huì )、戶外活動等臨時用電場景中，監測臨時線路的電流，預防過載引發安全事故。

• 優勢：安裝拆卸便捷，可重復使用，降低臨時工程成本。

選擇開口電流變送器的關鍵考量

1. 電流范圍：匹配被測線路的額定電流（如 5A、100A、500A 等）。

2. 精度等級：工業級通常為 0.5%~1%，高精度場景（如實驗室）需選擇 0.2% 及以上。

3. 輸出信號：常見 4-20mA、0-5V、RS485（Modbus 協議）等，需與后端采集設備兼容。

4. 環境適應性：根據場景選擇防護等級（如 IP67 防水）、溫度范圍（如 - 40℃~85℃）。

5. 安裝尺寸：開口尺寸需適配電纜或母排的外徑，常見規格有 25mm、50mm、100mm 等。

通過以上應用場景可見，開口電流變送器憑借非侵入式安裝、高靈活性、易維護等特點，已成為現代電氣監測領域的重要工具，尤其適合改造項目、臨時監測及復雜環境下的電流采集需求。
