1.概述

中線安防保護器主要功能是治理由 3N 諧波或三相不平衡造成的中性線過電流。

2.型號說明

3.N線電流過大引起的現象

變壓器異響、N線及母排發燙、N線絕緣層軟化變形、照明系統閃爍、電機累設備異響和振動、保護器頻繁跳閘、接線端子表面氧化變色、電磁干擾

4.功能用途

1）對末端回路電流進行檢測、分析，治理諧波及三相不平衡，可治理由3N次諧波和三相不平衡造成的N線電流過大問題，消除其造成的電氣火災安全隱患；

2）智能穩壓功能；

3）實現系統N線電流治理，同時具備諧波電流、無功功率、雜散電流、系統電流突變，諧波電流突變的抑*功能；

4）系統節能功能；降低系統線纜損耗,降低系統由于集膚效應引起的損耗問題，實現綜合節能。同時可以提高系統的元件使用壽命，降低維修成本。

5）無線數據傳輸功能及手機APP交互功能。

5.模塊技術指標

?額定電壓：380V±15%；

?額定頻率：50Hz±2%；

?響應時間：全響應時間≤5ms，瞬時響應時間≤100μs；

?補償方式：線性補償；

?N線輸出電流：0-200A；

?自身?yè)p耗：≤2.5%；

?效率：≥97.5%；

?工作溫度：-10℃～+45℃；

?存儲溫度：-25℃～+55℃；

?海拔高度：≤1000m，1000m以上按GB/T 3859.2降容使用；

?相對濕度：5%-95%，無凝露；

?過載保護：自動限制到額定電流輸出；

?工作模式：自動；

?通訊接口：RS485、以太網、通訊功能可選；

?噪音：≤65dB；

?防護等級：IP20；

?平均開關頻率：20KHz；

?冷卻方式：強制風冷。

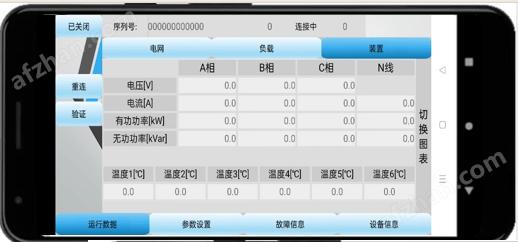

6.手機APP設置參數

手機APP顯示：運行數據（電網/負載/裝置）、參數設置、故障信息、設備信息

用戶信息安全管理：對設備信息進行嚴格的系統用戶口令加密，按節點對用戶進行權限管理

7.現場安裝圖
